ERT-消光比测试仪
ERT系列消光比测试仪能够测量保偏光纤的消光比、偏振角、功率、插损以及轴向。ERT系列消光比测试仪内部的旋转偏振片搭配用于光检测的高速光电二极管，可快速准确地测量保偏光纤的PER。
应用场景
- 测量保偏光纤的消光比
- 保偏光纤与激光光源的对准
- 光学器件偏振轴的对准
- Y分支光纤陀螺测试
- 测试PM耦合器与偏振分束器
- 保偏光纤熔接监测
产品特点
- PER测量50dB动态范围
- 宽动态功率测量范围
- 线偏光输出，自动轴向对准
- 可配置消光比测试、插损测试和偏振方向判定等功能

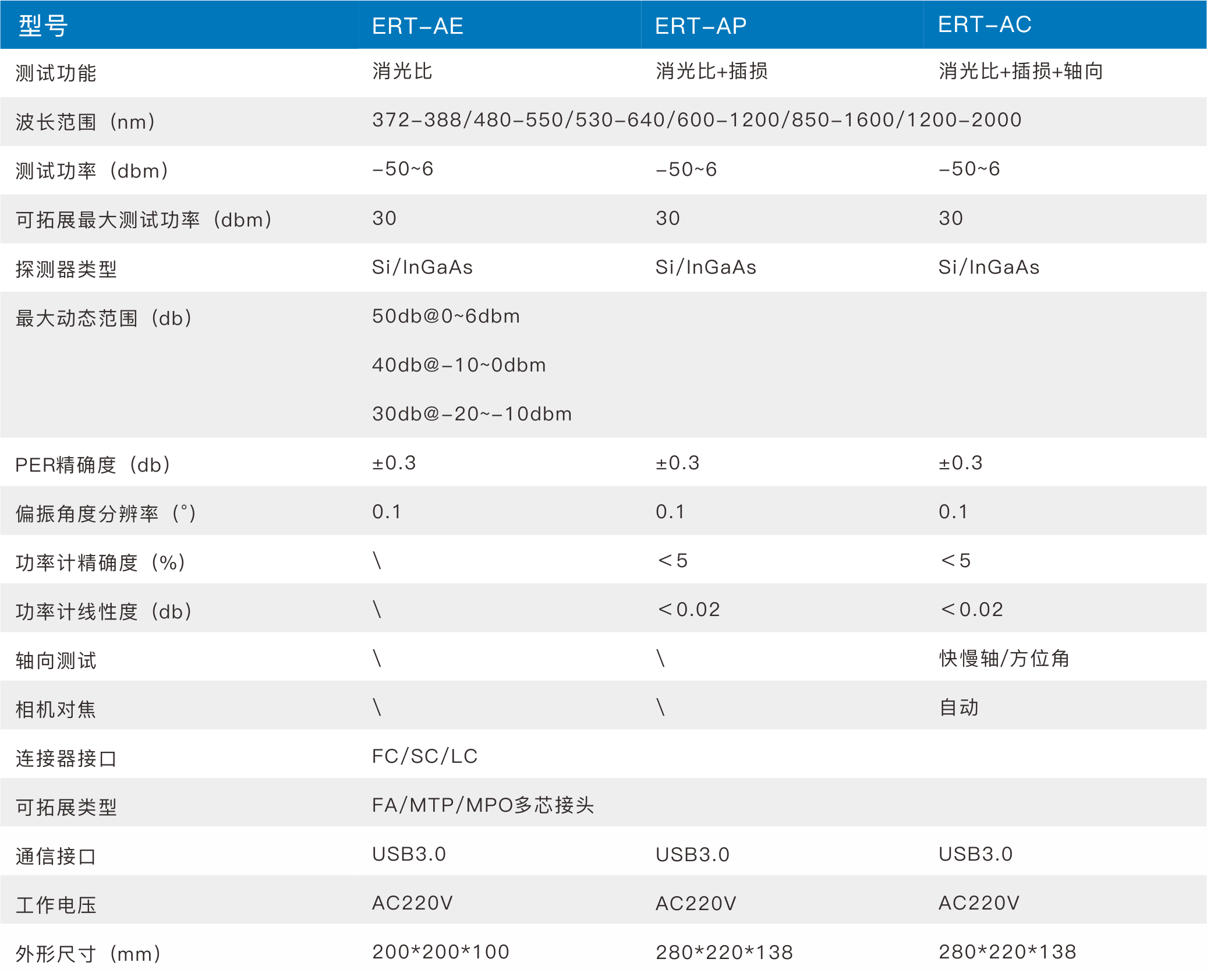

详细参数
关键技术
保偏光纤端面自动对焦技术

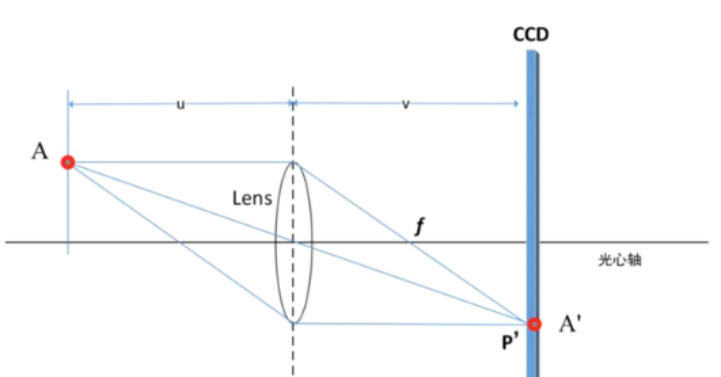

ERT系列消光比测试仪的自动对焦技术是利用物体光反射原理,将反射的光被相机上的传感器CCD所接受,通过计算机处理,带动电动对焦设备进行对焦。

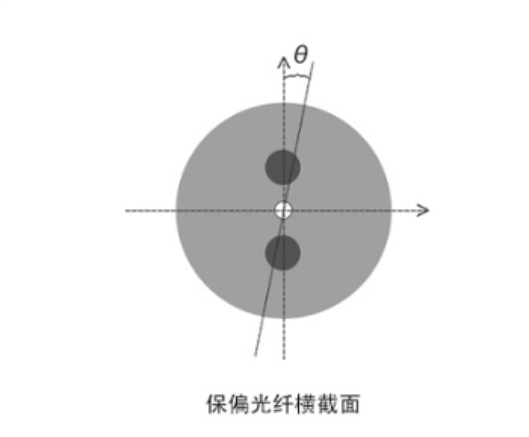

保偏光纤猫眼角度自动识别，轴向自动判定技术

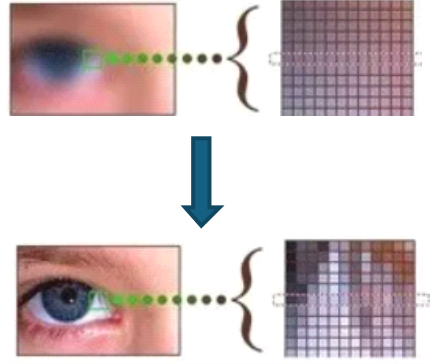

通过图像灰度处理分析，锁定猫眼快慢轴，并计算偏转角，消光比测量时同步在与高速探测器联动，自动判定保偏光纤轴向。

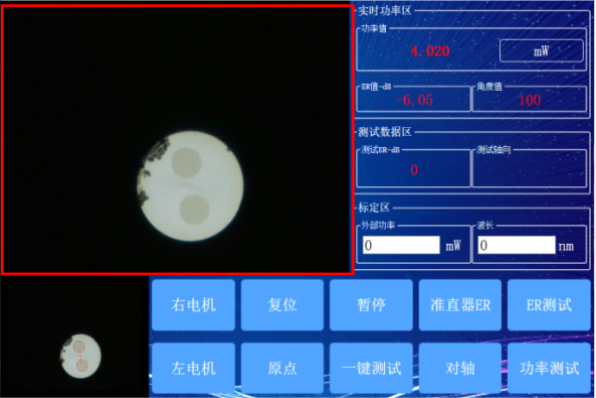

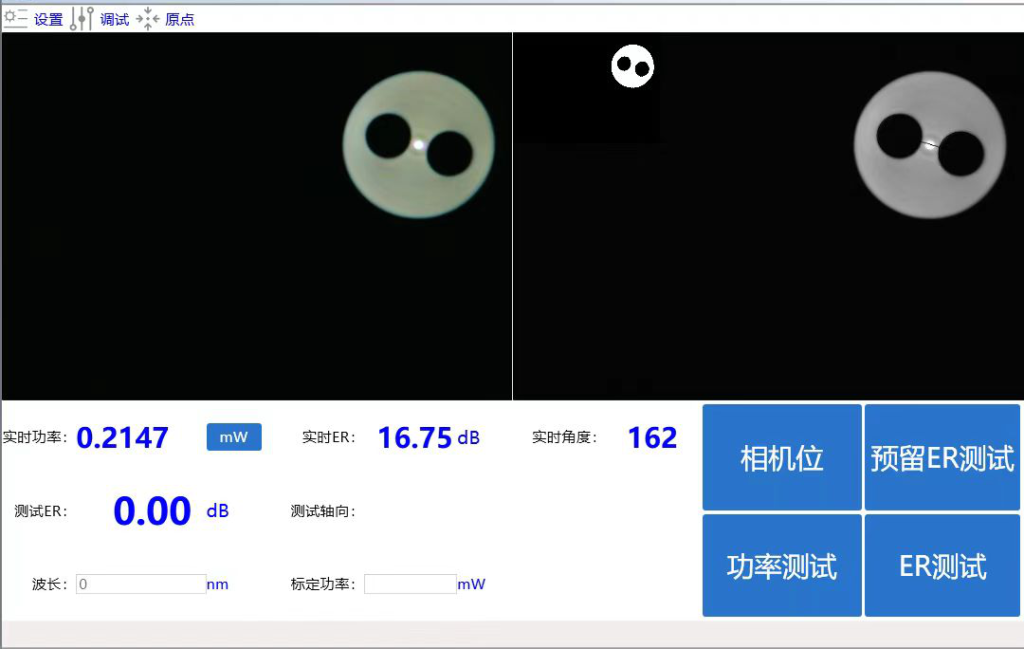

软件界面
自动对焦系统，端面信息实时显示；测量保偏光纤的快慢工作轴向，计算偏轴角度；测试光功率及插损。
